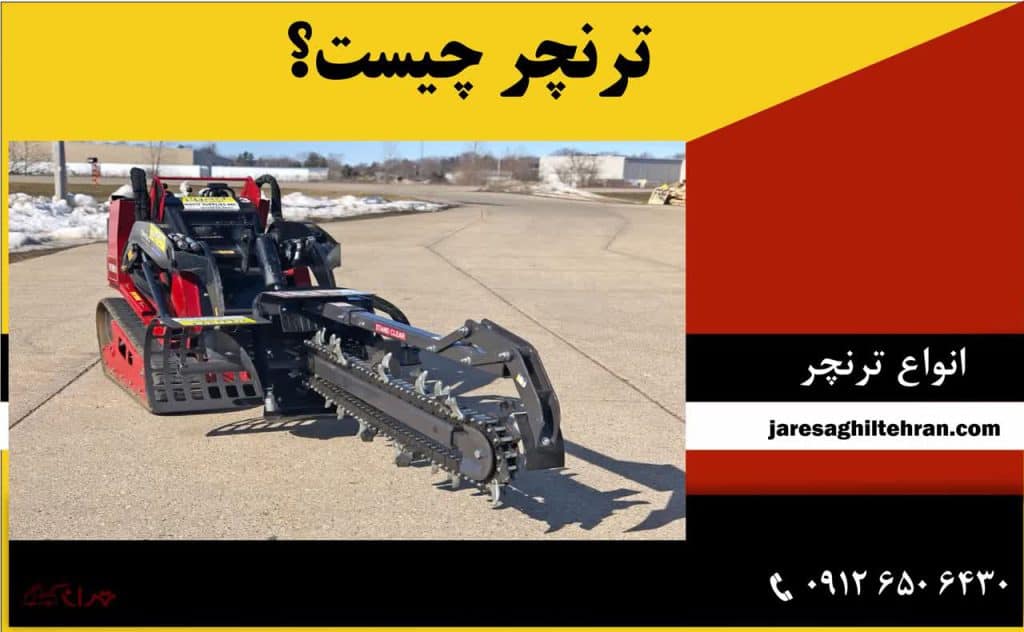

ترنچر (Trencher) با تیغههای الماسی و دوام بالا در طبقهبندی ماشینهای حفاری پیوسته و در زمرۀ ماشینآلات عمرانی با ابعاد و ظرفیتهای گوناگون قرار دارد. این ماشین در رقابت با بیل مکانیکی در صنایع مختلفی ازجمله کشاورزی، راهسازی، ساختمانسازی، پروژههای عمرانی، ساخت مسیرها در زمینهای کشاورزی و حفر کانال بهمنظور لولهگذاری و عبور کابل با کمترین زمان و هزینه کاربرد دارد. البته عمده کارایی این ماشینهای غولپیکر، ﺣﻔﺮ ﺗﺮاﻧﺸﻪﻫﺎ، خارجسازی ﺧﺎک ﺣﺎﺻﻠﻪ، لولهگذاری و ﻓﻴﻠﺘﺮ رﻳﺰی و ﭘﺮ نمودن ﺗﺮاﻧﺸﻪ، بهصورت همزمان است.

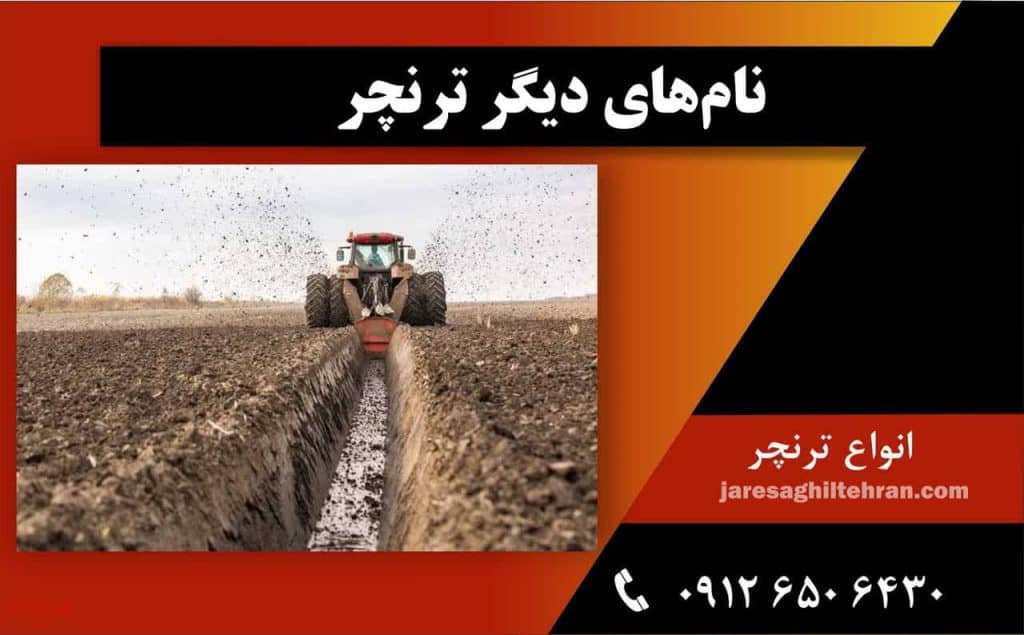

نامهای دیگر ترنچر چیست؟
خندق کن، کانال کن، آسفالت بر، ترانشه، آسفالت تراش، ماشین زهکشی، ترانشهزن و درام کاتر از دیگر نامهای ترنچر محسوب میشوند. چراکه این ابزار برای حفر خندق یا کانالهایی با عمق زیاد، برداشتن لایههای آسفالت و خاک در ساختوساز جادهها یا زیرساختها یا کندن زمینهای سخت و سنگی استفاده میشود.
آشنایی با انواع ترنچر:
ترنچر برحسب نوع طراحی و عملکرد دارای انواع مختلفی است. این دستهبندیها به اپراتورها این امکان را میدهند که متناسب با نیاز پروژه و کیفیت خاک، ترنچر مناسب را انتخاب کنند.
- انواع ترنچر برحسب نوع طراحی:
ترنچرها بر اساس نوع طراحی به دستههای مختلفی تقسیم میشوند که در این دستهبندی باید به مدلهای دستی و قابلحمل، مدلهای قابل اتصال به تراکتورها و اسکید لودرها و مدلهای قابل اتصال به ماشینآلات عمرانی سنگین اشاره کرد.
- مدلهای دستی و قابلحمل: این ترنچرها برای پروژههای کوچک و عملیات خاکبرداری در فضاهای محدود مناسب بوده و معمولاً توسط اپراتور بهصورت دستی حمل و هدایت میشوند.
- مدلهای قابل اتصال به تراکتورها و اسکید لودرها: این ترنچرها برای پروژههای با مقیاس متوسط طراحیشدهاند و به تراکتور یا اسکید لودر بهطور مستقیم قابل اتصال هستند. این طراحی امکان جابجایی سریع و اجرای عملیات مؤثر را فراهم میکند.
- مدلهای قابل اتصال به ماشینآلات عمرانی سنگین: ترنچرهای این دسته معمولاً برای پروژههای بزرگ و با مقیاس بالا استفادهشده و به ماشینآلات سنگین مانند بولدوزرها یا ماشینهای حفاری متصل میشوند. این مدلها توانایی حفاری در خاکهای بسیار سخت رادارند و برای پروژههای عمرانی عظیم و زیرساختی مناسب هستند.
- انواع ترنچر برحسب کیفیت عملکرد:
ترنچرها برحسب کیفیت عملکرد در چهار نوع زنجیرهای، گردونهای، ذوزنقهای و چرخی ساخته میشوند. این ترنچرها هرکدام بسته به نوع خاک و شرایط پروژههای مختلف، قابلیتهای ویژهای دارند که انتخاب صحیح آنها تأثیر زیادی در کارایی و سرعت پروژهها دارد. در ادامه هر یک از این مدلها را بهطور مختصر و کوتاه معرفی میکنیم.
- ترنچرهای زنجیری (Chain Trencher): این نوع ترنچرها باقابلیت ﻛﻨﺘﺮل دستی ﻳﺎ اتوماتیک به دلیل استفاده از زنجیرهای فلزی دارای زائده، برای برداشتن خاک و سنگهای سخت مناسب هستند. زنجیر این دستگاه بهصورت مداوم و با توان بین ۱۰۰ الی ۴۰۰ اسب بخار در حال حرکت بوده و خاک را از عمق زمین جهت زهکشی و ساخت زیرساختها خارج میکند.
- ترنچرهای گردونهای (Wheel Trencher): ترنچرهای گردونهای معمولاً دارای یک سری جام متصل به گردونه هستند که با چرخش خود، خاک را در یک مسیر مشخص از کانال یا خندق خارج میکند. این ترنچرها برای خاکهای نرمتر و زمینهای غیر سنگی و پروژههای زیرساختی کوچکتر دارای خاکهای سبکتر استفاده میشوند.
- ترنچرهای ذوزنقهای (Trapezoidal Trencher): این نوع ترنچرها برای حفر کانالهایی با مقطع ذوزنقهای طراحیشدهاند. آنها برای ایجاد کانالهایی با عرض بیشتر در بالا و عرض کمتر در پایین مناسب هستند. این نوع ترنچرها به دلیل طراحی خاصشان با تطبیقپذیری بالا در خاکهای مختلف (رسی و شنی) و موفقیت عالی در شیببندی زمینهای ﻧﺎﻫﻤﻮار عمل میکنند.
- ترنچرهای چرخی: ترنچر (چرخ سنگ) دارای یک چرخ (صفحه دایرهای یا بیضیشکل) دندانهدار فولادی برای جابهجایی کامل خاک از زمین میباشد. ازاینرو کاهش هزینههای عملیاتی و نگهداری، امکان انجام عملیات حفاری در انواع زمینها و خاکهای نرم یا سخت، قابلیت اجرا در زمینهای همگن (سنگ، گل، لجن، شن، ماسه به هم فشرده و متراکم) یا ناهمگن (سنگهای شکسته، شکافتهشده، رسوبات یا سنگهای یخچالی) از مهمترین ویژگیهای این دستگاه است.

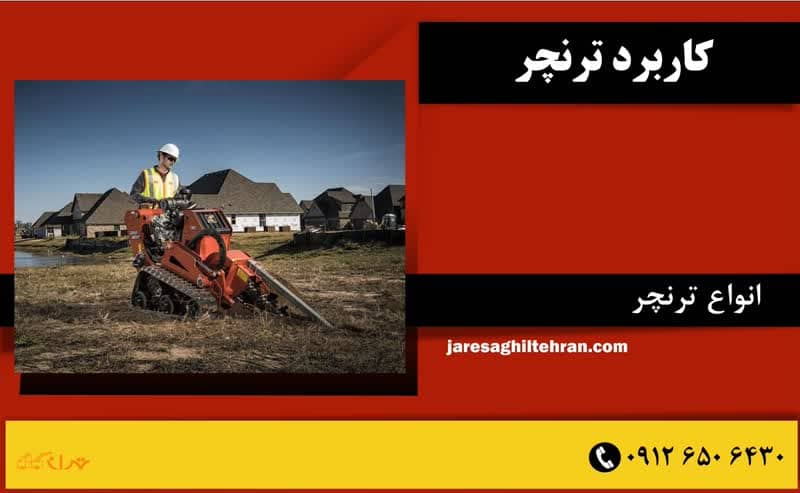

کاربرد ترنچر:
برخی از کاربردهای ترنچر عبارتاند از حفاری کانال فیبر نوری، زهکشی، لولهگذاری، احداث کانالهای آبیاری، کندن خندقهای جنگی، ایجاد شیارهای طولانی (بارگذاری و جاسازی لولهها یا کابلهای الکتریکی درون زمین)، پیریزی کانالهای فاضلاب و برش آسفالت میباشد. همچنین از این دستگاه در پروژههایی نظیر کابلکشی برق، لولهکشی گاز، لولهکشی آب، ریشه زنی یا هرس کردن ریشهها، حفاری چالکود پای درختان، کارگذاری خطوط لوله در بزرگراهها یا در سنگ، استفاده میگردد.

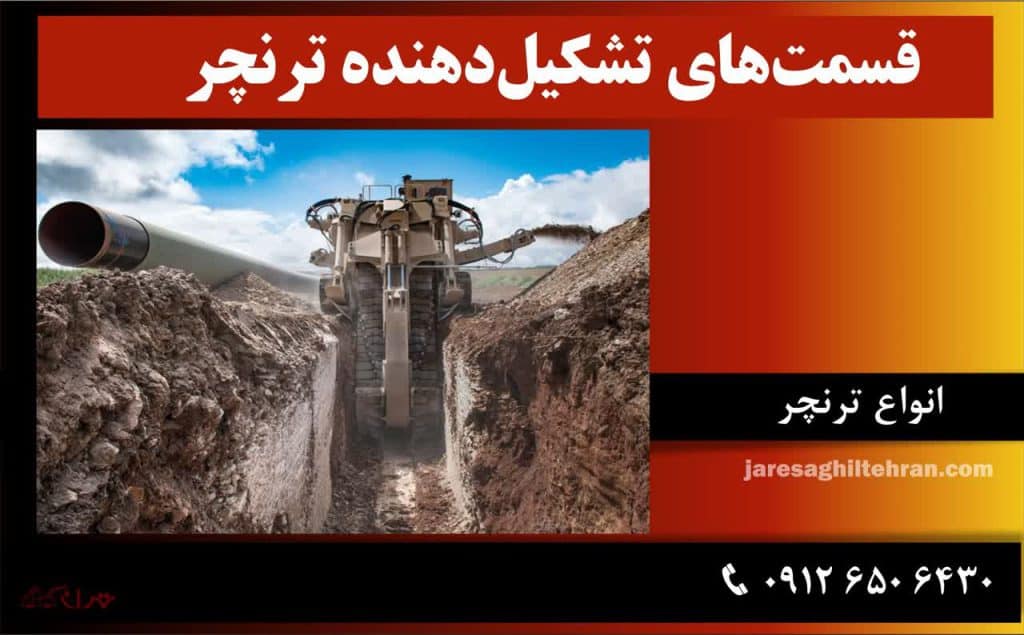

قسمتهای تشکیلدهنده ترنچر:
ترنچرها معمولاً از چندین قسمت اصلی تشکیلشدهاند که هر یک نقش خاصی در عملیات حفاری دارند. این اجزا بهطورکلی باهم کارکرده و ترنچر را قادر به انجام عملیات حفاری با کارایی بالا میسازند. این بخشها شامل موارد زیر هستند.
- بدنه (Chassis): ساختار اصلی دستگاه که شامل سیستم حرکتی (چرخ یا زنجیر) و پایهها جهت ایجاد ثبات و استحکام
- سیستم حفاری (Cutting System): شامل تیغهها یا دندانههای خاص برای حفاری خاک و ایجاد کانال (دیسکها یا زنجیرهای حفاری)
- سیستم هیدرولیک (Hydraulic System): مسئول تأمین قدرت برای سیستم حفاری و حرکت دستگاه باهدف کنترل دقت و عمق حفاری
- سیستم حرکتی (Drive System): شامل چرخها یا زنجیرهایی برای حرکت جلو و عقب دستگاه در دو نوع هیدرولیکی یا مکانیکی
- سیستم تخلیه (Spoil Removal System): مکانیزمی جهت انتقال خاک حفاریشده به خارج از کانال شامل نوار نقاله یا میلههای تخلیه
- کنترل پنل (Control Panel): جایی برای کنترل دستگاه توسط اپراتور و اعمال تنظیمات لازم شامل دکمهها و نمایشگرهای مختلف
عوامل مؤثر بر عملکرد ترنچرها:
عملکرد ترنچرها تحت تأثیر چندین عامل مهم قرار میگیرد که درمجموع بر کارایی و بهرهوری آنها تأثیر میگذارند.
- خصوصیات خاک مانند سختی، چسبندگی و رطوبت
- عمق موردنیاز برای نصب سیستمهای زهکشی
- مساحت، ابعاد و شکل زمین
- نحوۀ مدیریت و سازماندهی عملیات
- برنامهریزی دقیق برای جابجایی دستگاهها و بارگذاری مواد بهسرعت
همگی در این فرآیند مؤثر هستند. این عوامل باید بهطور همزمان و با دقت موردتوجه قرار گیرند تا عملکرد ترنچرها در پروژههای مختلف بهینه شود.

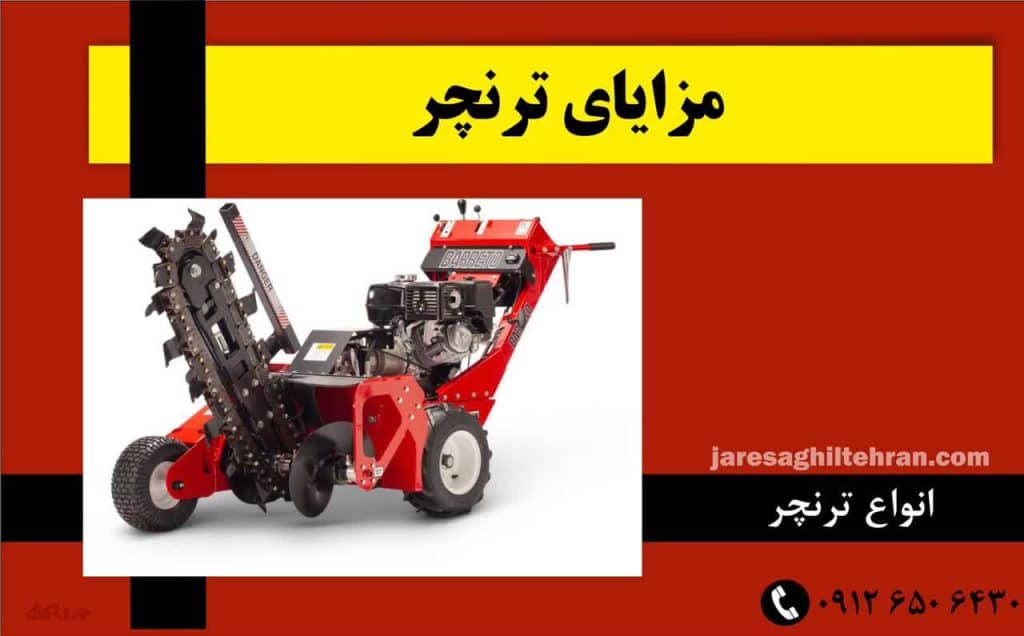

مزایای ترنچر:
ترنچرها ابزارهای حیاتی در پروژهها به دلیل کارایی بالا در خاکبرداری و حفر کانالها و خندقها هستند. این دستگاهها مزایای زیادی دارند زیرا تأثیرات چشمگیری بر سرعت و کیفیت پروژهها میگذارند.
- افزایش سرعت عملیات: ترنچرها نسبت به روشهای دستی یا ابزارهای سنتی، سرعت زیادی در خاکبرداری دارند. این ابزارها قادرند در زمان کوتاهتری مقدار زیادی خاک را جابهجا کرده و کانال یا خندق موردنظر را حفر کنند.
- دقت بالا در حفر کانالها: ترنچرها امکان حفاری با دقت بالا را فراهم میکنند، بهطوریکه عمق، عرض و شکل کانالها و خندقها بهراحتی قابلکنترل است. این دقت بالا بهویژه در پروژههایی که نیاز بهدقت عمل دارند، اهمیت مییابد.
- کاهش هزینههای نیروی انسانی: با استفاده از ترنچرها، نیاز به نیروی انسانی برای حفاری دستی کاهش مییابد. این امر باعث کاهش هزینههای مرتبط با دستمزد و همچنین افزایش ایمنی در محیط کار میشود.
- صرفهجویی در زمان: ترنچرها به دلیل قابلیت حفاری سریعتر، زمان زیادی را صرفهجویی میکنند. در پروژههای بزرگ زمان یک عامل حیاتی است و هر چه سریعتر عملیات پیش رود، هزینههای کل پروژه کاهش مییابد.
- قابلیت کار در زمینهای سخت: برخی از مدلهای ترنچر قادرند در زمینهای سخت و سنگی کار کنند. این ویژگی باعث میشود که حتی در مناطقی با شرایط خاک دشوار نیز پروژههای عمرانی بهراحتی ادامه پیدا کنند.
- امکان حفاری در عمقهای مختلف: ترنچرها کانالها یا خندقهایی با عمقهای مختلف حفر کرده، بنابراین بسته به نوع طراحی و نیاز پروژه، قادرند از سطح خاک تا عمقهای بسیار زیاد را حفاری کنند.
- انعطافپذیری بالا در پروژههای مختلف: ترنچرها در انواع مختلف خاکها اعم از خاکهای نرم، رسی، شنی یا سنگی، بهخوبی عمل میکنند. همچنین این دستگاهها در پروژههای مختلف کاربرد دارند.
- آلودگی کمتر و محافظت از محیطزیست: ترنچرها نسبت به روشهای سنتی، آلودگی کمتری تولید میکنند. این دستگاهها از ایجاد خرابیهای غیرضروری جلوگیری میکنند. بدین ترتیب عملیات حفاری با ترنچر بهگونهای است که نیازی به تخریب اضافی محیطزیست نیست.
سؤالات متداول:
1- ترنچرها در کجا استفاده میشوند؟
ترنچرها در پروژههای مختلفی مانند حفاری کانالهای آب، لولهگذاری برای تأسیسات زیرزمینی، زهکشی، جادهسازی و پروژههای کشاورزی استفاده میشوند. آنها بهویژه در زمینهای سخت و برای حفر کانالهای عمیق بسیار کارآمد هستند.
2- آیا ترنچرها برای همه نوع خاکی مناسب هستند؟
بله ترنچرها در انواع مختلف خاکها، اعم از خاکهای نرم، رسی، شنی و حتی سنگی به کار میروند. بااینحال، انتخاب نوع ترنچر و تیغههای آن بسته به نوع خاک و عمق حفاری موردنظر دارد.
