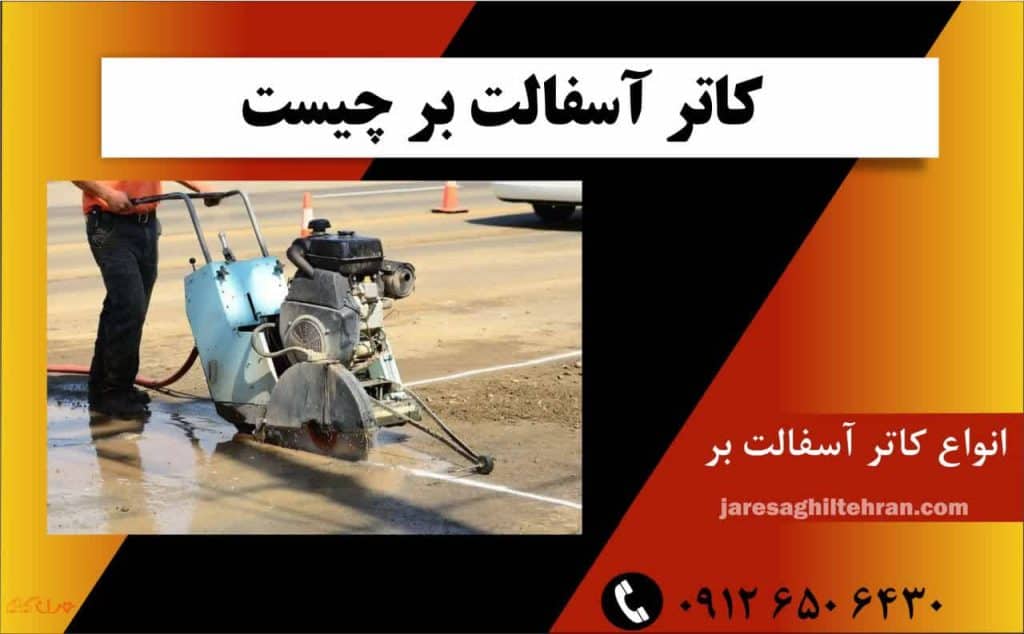

کاتر آسفالت بر (ماشین برش آسفالت یا دستگاه برش بتن) در عملیات روسازی و ساختمانی برای برش، تعمیر، لکهگیری و بازسازی آسفالت خيابان، پشتبام و همچنین برش بتون در خطوط موازی با عمق مناسب، استفاده میشود. این دستگاه مجهز به تیغههای برشی قوی و موتور پرقدرت است که توانایی برش در عمقهای مختلف را دارد.
کاتر آسفالت بر به کمک سیستمهای هیدرولیکی یا الکتریکی، عمل برش را بهصورت دقیق و با سرعتبالا انجام داده و معمولاً در کارهای ترمیمی، اصلاح و نوسازی جادهها و پیادهروها خوب عمل میکند. البته وجود سیستمهای خنککننده و قابلیت تنظیم عمق برش، از دیگر ویژگیهای کلیدی این دستگاه به شمار میرود.برای جواب سوال کاتر آسفالت بر چیست با جرثقیل تهران همراه باشید.

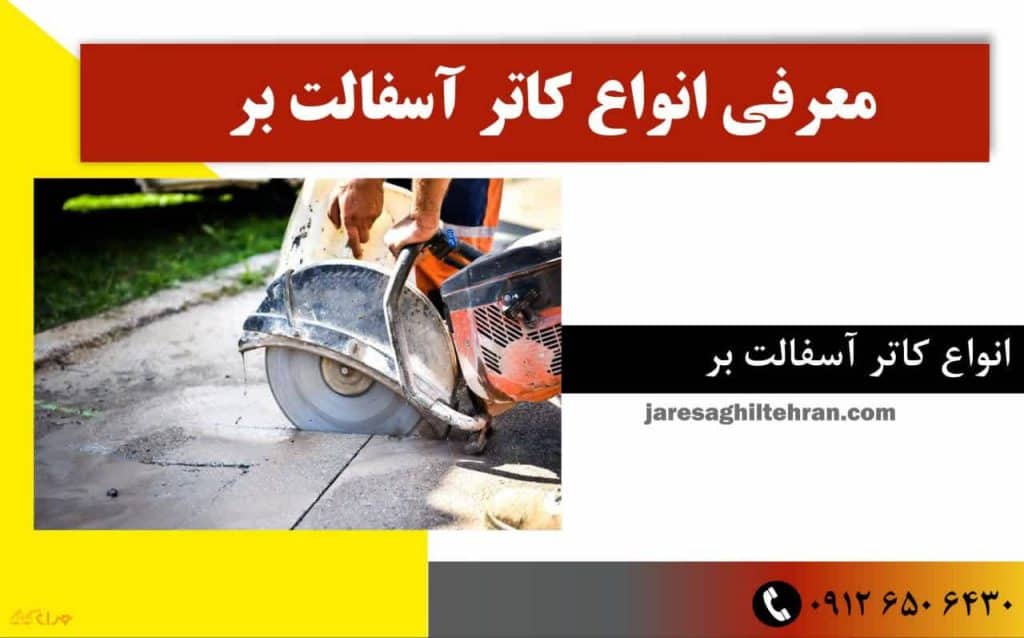

معرفی انواع کاتر آسفالت بر:
انواع کاتر آسفالت بر را باید برحسب سوخت مصرفی، نوع موتور، شاسی و کیفیت تیغه دستهبندی و معرفی نمود. در این بخش این سیستم را برحسب دستههای آن بازگو مینماییم.
1- انواع کاتر آسفالت بر، برحسب سوخت مصرفی: کاتر آسفالت بر بنزینی: موتور بنزینی درونسوز تعبیهشده در این کاتر عملکرد موفق دستگاه را در پروژهها مختلف تضمین نموده و استفاده از انواع تیغهها را برای آن میسر ساخته است.
- کاتر آسفالت بر دیزلی: در کاتر آسفالت بر دیزلی، موتورهای 4 زمانه، آلودگی صوتی زیادی تولید نموده، اما قدرت بالا به دستگاه اجازه استفاده از تیغههایی فوق قدرتمند را برای حضور در پروژههایی با وسعت زیاد میدهد.
- کاتر آسفالت بر برقی: در این نوع کاتر نیز الکتروموتور وظیفه تأمین نیروی موردنیاز را با برق تک فاز یا سه فاز بر عهده دارد. این کاتر قدرت کمتر و ضریب ایمنی پایینی داشته اما در تونلها با محدودیت، گزینهای مناسبتر است.
2- انواع کاتر آسفالت بر، برحسب نوع موتور:
کاتر آسفالت بر با توجه به نوع شاسی و میزان قدرت مورد انتظار، قابلیت نصب موتورهای مختلف از برندهای متفاوت را دارد. بدین ترتیب انواع موتورهای بهکاررفته در دستگاههای برش آسفالت بر اساس برند شامل کاتر آسفالت بر هوندا (موتور هوندا)، کاتر آسفالت بر روبین (موتور روبین)، کاتر آسفالت بر کاوازاکی (موتور كاوازاكي)، کاتر آسفالت بر سوبارو (موتور سوبارو)، کاتر آسفالت بر راتو (موتور راتو) و موتورهای چينی میشود.
3- انواع کاتر آسفالت بر، برحسب شاسی:
شاسی کاتر آسفالت بر، برحسب برند شامل هوپت (Hoopt) ساخت سنگاپور، كوپاز (Copaz) ساخت كره جنوبی و تايو (Tayo) ساخت مالزي و سه برند ایرانی ايران كاتر، تهران كاتر و تكنو كاتر میباشد. ولی ازنظر عملکرد دارای سه مدل زیر هستند.
- کاتر آسفالت بر دستی: این کاتر با وزن سبک و جابهجایی راحت، فاقد سرنشین بوده و با راهبری دستی و نیروی خود کششی توسط اپراتور بر سطح آسفالت حرکت میکند.
- کاتر آسفالت بر زنجیری: یک دستگاه تخصصی برای برش آسفالت در جادهها و پروژههای عمرانی است. این دستگاه معمولاً دارای زنجیرهای دندانهدار بوده که به انتقال قدرت و برش عمیقتر و نفوذ در سطوح سخت کمک میکند.
- کاتر آسفالت بر تراکتوری: در این کاتر آسفالت بر، کاتر به تراکتور متصل و نیروی برش از طریق خروجی گیربکس ماشین تأمین گشته و آسفالت تا عمق 30 الی 40 سانتیمتر به سهولت، برش داده میشود.
4- انواع کاتر آسفالت بر، برحسب تیغه:
کاتر آسفالت بر، برحسب کیفیت تیغه نیز در دودسته اصلی تیغههای استاندارد و تیغههای صنعتی و در دو نوع خشک و مرطوب موجود هست. ولی این تیغهها ازنظر ابعاد نیز در سایزهای 40، 45، 50، 60، 70 با برندهای لوکیا، کرومکس، کات دیاموند، نورتن، امپریار، ساخت کشورهای کره، چین، ایتالیا، آمریکا و آلمان به مشتریان ارائه میگردد. بر این اساس تیغه 35 سانتیمتر برای برش تا عمق 8 الی 10 سانتیمتر، تیغه 40 سانتیمتر برای برش تا عمق 10 الی 12 سانتیمتر و تیغه 45 سانتیمتر برای برش تا عمق 15 الی 18 سانتیمتر، مناسب هستند.

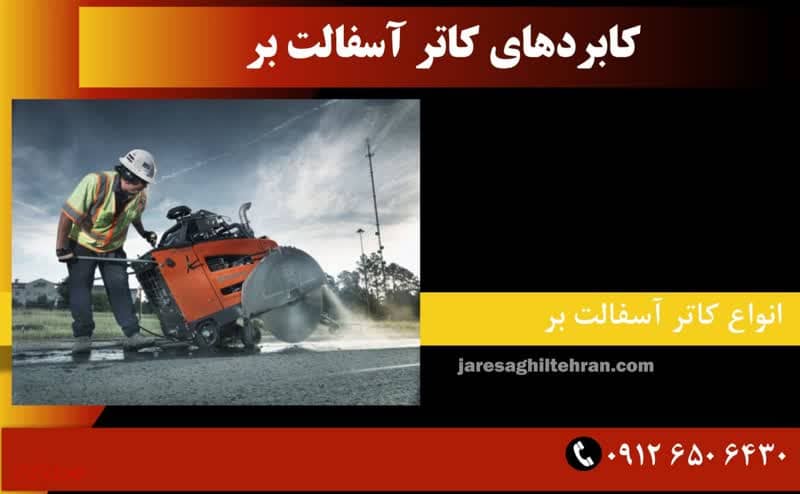

کابرد کاترهای آسفالت بر:
اگر قبل از شروع عملیات، سطح آسفالت از هرگونه مواد اضافی و سنگریزه پاکسازی نموده و محدودۀ کار بهدقت نشانهگذاری و خطکشی گشته و تیغه مناسب برای برش در عمق مطلوب تنظیم گردد، کاربردهای متنوع و وسیعی را از کاتر آسفالت بر میتوان انتظار داشت.
- ایجاد تغییرات مهندسی در سطح آسفالت
- حذف پوششهای آسفالتی قدیمی
- ایجاد شیار و خطوط راهنمای ترافیکی
- حذف قسمتهای آسیبدیده کف خیابان و سالنها
- اجرای فرآیند لکهگیری و آسفالت معابر
- ایجاد دسترسی به زیرساختهای زیرسطحی
- برش و اصلاح پیادهروها
- حفاری کانالهای فاضلاب، برق، گاز و کابل گذاری
- ایجاد راههایی برای عبور آب و تأسیسات در کف سالن
- برداشت کامل کف پل و سالن
- باز کردن حفرههای عمقی در کف سالن
- برش آسفالت، بتن، سرامیک و دیگر سطوح سخت

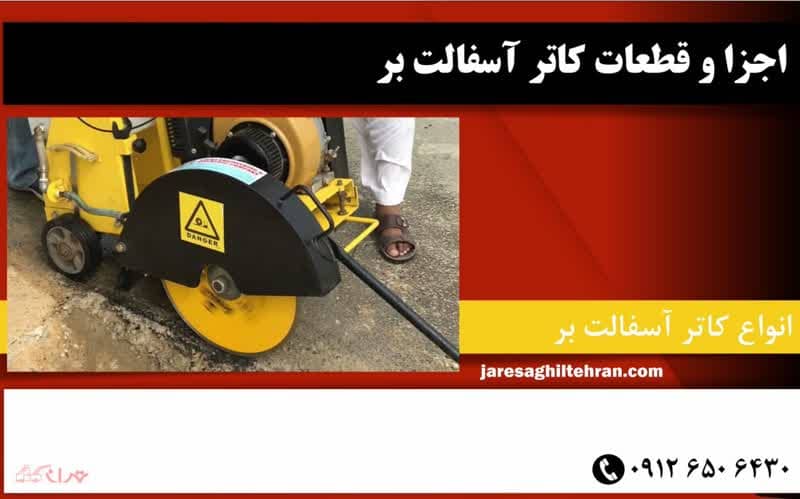

اجزا و قطعات کاتر آسفالت بر:
ازجمله اجزاء کاتر آسفالت بر باید به سیستم هیدرولیک برای تنظیم عمق برش (در مدلهای پیشرفته)، سیستم خنککننده، شاسی، موتور و یک تیغه اشاره نمود که قدرت توسط چند تسمه از موتور به تیغه منتقل میگردد. علاوه بر موارد ذکرشده باید به الکتروموتور، فیلتر هوا، چرخ، تابلو برق و شلنگ انتقال آب برای خنک کاری تیغه که جزء اجزای فرعی هستند، اشاره نمود.

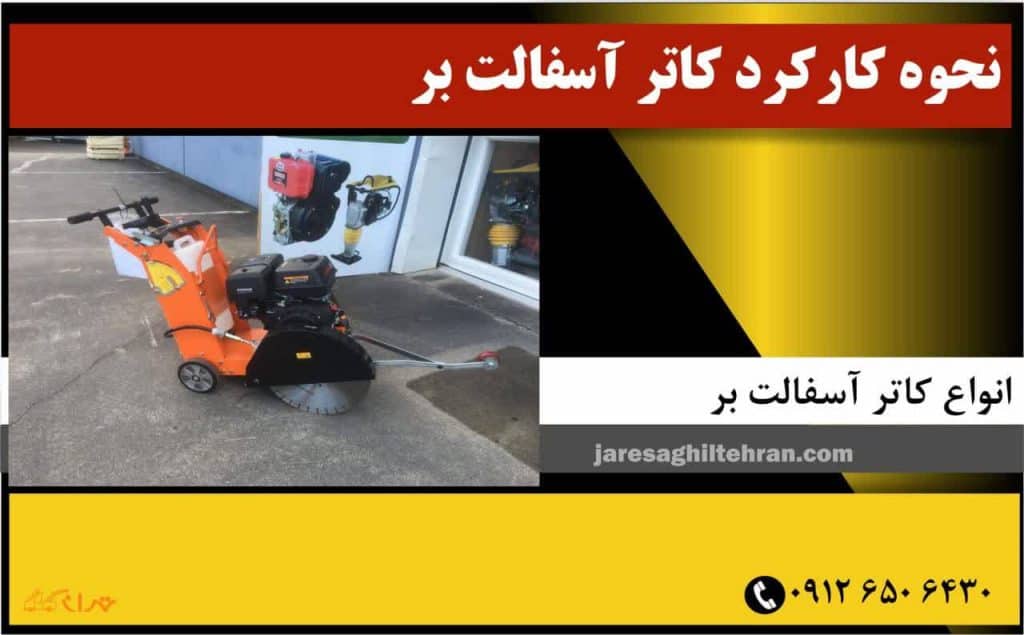

نحوۀ کارکرد کاتر آسفالت چگونه است؟
نحوۀ عملکرد کاتر آسفالت بر، وابسته به موتوری بوده که بر روی شاسی کوپل شده و راهاندازی میشود. بدین ترتیب دستگاه برش آسفالت با استفاده از موتور، شفت و تیغه چرخان عمل کرده و برای تنظیم عمق برش باید از اهرم شاسی استفاده کرد. ولی درنهایت نیروی ایجادشده توسط موتور بهوسیله تسمهها به تیغه انتقال دادهشده و عمل برش توسط تیغه انجام میگیرد. ولی سرعت برش بسته به تحمل تیغه، وزن دستگاه در تقابل با نیروی وارده از زمین به تیغه و توان خروجی موتور در میان دستگاههای مختلف با ابعاد و اندازههای گوناگون متفاوت است. به همین دلیل انتخاب نوع دستگاه بستگی مستقیم با حجم عملیات دارد.
برای جلوگیری از سوختن تیغه نیز هنگام کار آب روی آن ریخته شده و برش باید بهصورت مرحلهای، مثلاً ابتدا ۵ سانتیمتر و سپس ۵ سانتیمتر دیگر انجام شود.

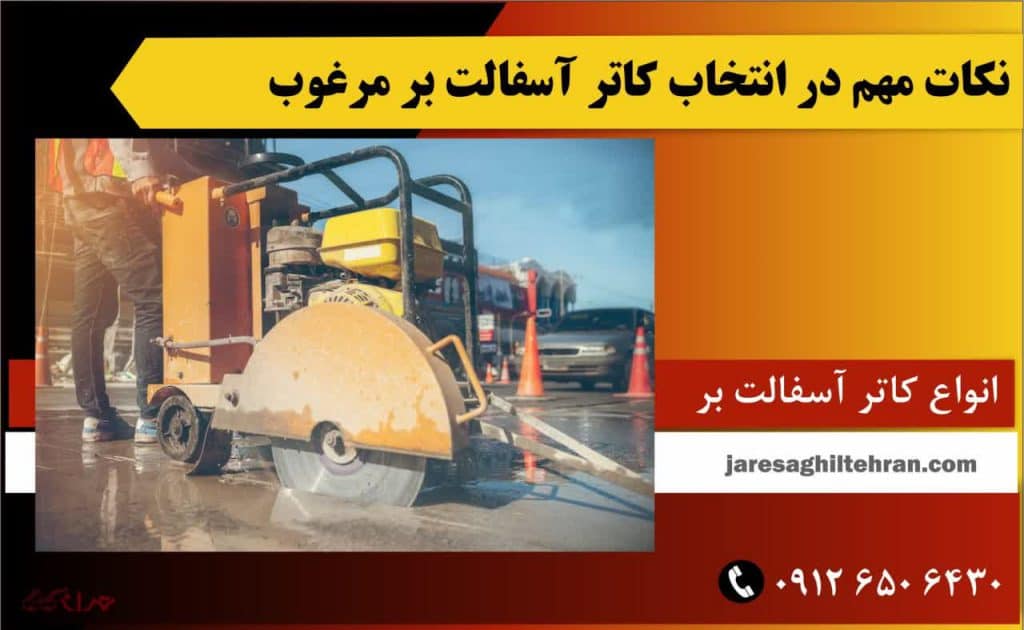

نکات مهم در انتخاب کاتر آسفالت بر مرغوب:
در زمان انتخاب کاتر آسفالت بر مناسب حتماً به مؤلفههایی مانند عمق برش، نوع برش، نوع متریال، اقلیم، اندازه تیغه، شیب زمین و قدرت دستگاه دقت نمایید. برای آگاهی کامل بر این مبحث بخش مهمی از نکات را فهرستوار بیان میکنیم.
- میزان کم لرزش دستگاه (ماندگاری بیشتر تیغه)
- ضخامت بالای ورق کف دستگاه (مقاومت در برابر پرتاب مصالح بریدهشده)
- وجود یک سیستم خنککننده
- سیستم هیدرولیک جهت تنظیم عمق برش (در مدلهای پیشرفته)
- توزیع وزن مناسب جهت قرارگیری مرکز ثقل در بهترین محل با کمترین لرزش
- دقت ماشین در پیمایش مسیر مستقیم
- انتخاب مدل مناسب بنزینی، دیزلی و برقی با توجه به امکانات و دسترسیها
- دقت در توان موتور با توجه به نوع متریال، عمق برش و چرخش تیغه
- وجود شاسی با ورقههایی از جنس و ضخامت مطلوب
- مخزن باقابلیت پاشش آب به دو طرف تیغه (دارای آب خور دوطرفه)
- استفاده از تیغههای مناسب برای هر نوع برش (بتن و آسفالت)
سؤالات متداول:
1- مزایای دستگاه کاتر آسفالت بر چیست؟
کاتر آسفالت بر در مقایسه با دستگاه واترجت و سیم الماسه که برای برش سطوح سخت کاربرد دارند، بسیار ارزانتر است. همچنین در انجام پروژه، مقرونبهصرفه بوده و در زمان انجام کار نیز صرفهجویی مینماید. از دیگر مزایای این سیستم باید به وجود مخزن آب جهت جلوگیری از ایجاد گردوخاک و خنک کاری تیغه در هنگام برش، سیستم اندازهگذاری مناسب برای برش دقیق و موازی، وجود چرخ و تنظیم فرمان برای کنترل عمق برش، موتور باقدرت و توان بالا برای برش آسفالت و بتنهای مسلح و دارای عایق در برابر گردوغبار اشاره نمود.
2- نامهای دیگر دستگاه کاتر آسفالت بر چیست؟ و شامل چه مواردی است؟
کاتر آسفالت بر بانامهای دیگر مانند کاتر بتن بر، دستگاه برش آسفالت، دستگاه آسفالت بر، کاتر برش آسفالت، کف بر، دستگاه برش بتن و دستگاه کاتر زنی آسفالت نیز خوانده میشود.
3- قابلیت تنظیم عمق برش در کاتر آسفالت بر چگونه است؟
قابلیت تنظیم عمق برش در کاترهای آسفالت و بتن از طریق یک اهرم دوار انجام میشود که بهصورت پیچ با رزوه عمل میکند. با چرخش شاسی متحرک در زیر دستگاه و فشار بر چرخهای پشتی، عمق برش تنظیم میگردد.
